Actionneurs linéaire U5C

Actionneurs linéaire U5C
Actionneurs linéaire U5C Actionneurs linéaire U5C Actionneurs linéaire U5C

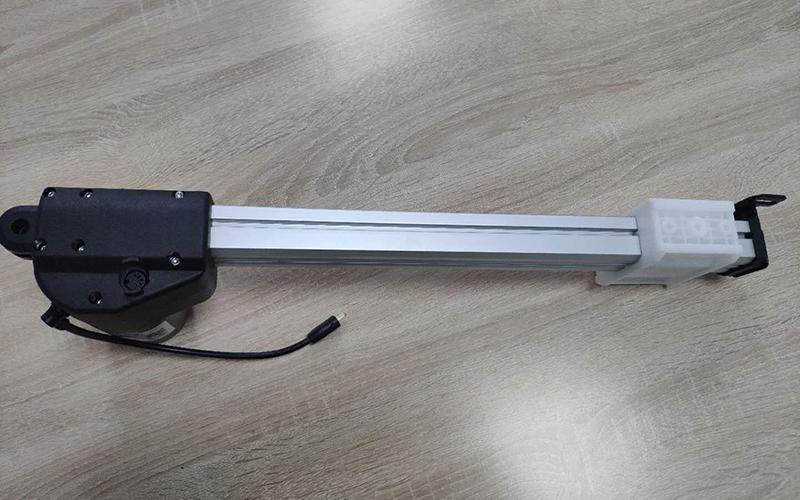

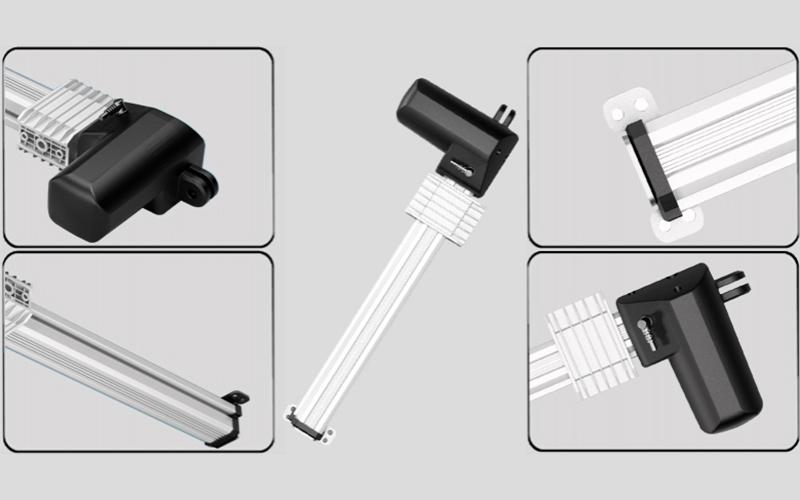

L'actionneur linéaire de type glissière U5C est un dispositif actualisé de l'actionneur linéaire U5. Le contrôleur manuel de l'engrenage adopte un connecteur femelle 5 pins de conception optimisée. Facile à installer et à contrôler, notre actionneur linéaire est fabriqué à l'aide de matériaux en plastique et en alliage d'aluminium de qualité exceptionnelle. Cet actionneur linéaire est principalement conçu pour les fauteuils massant, lits ajustables, canapés électriques et autres mobiliers électriques. Le circuit imprimé est installé dans l'engrenage pour un mouvement de contrôle linéaire.

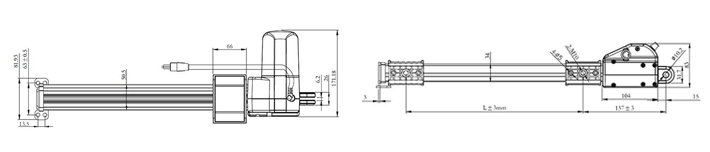

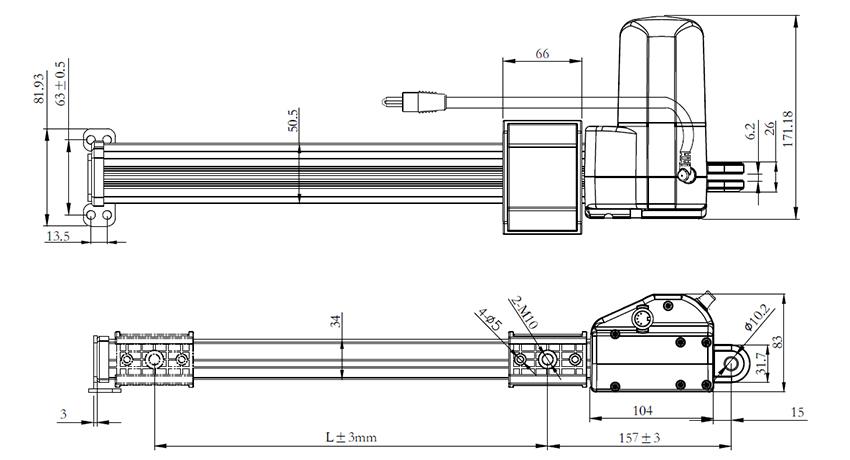

Apparence et taille
Apparence et taille

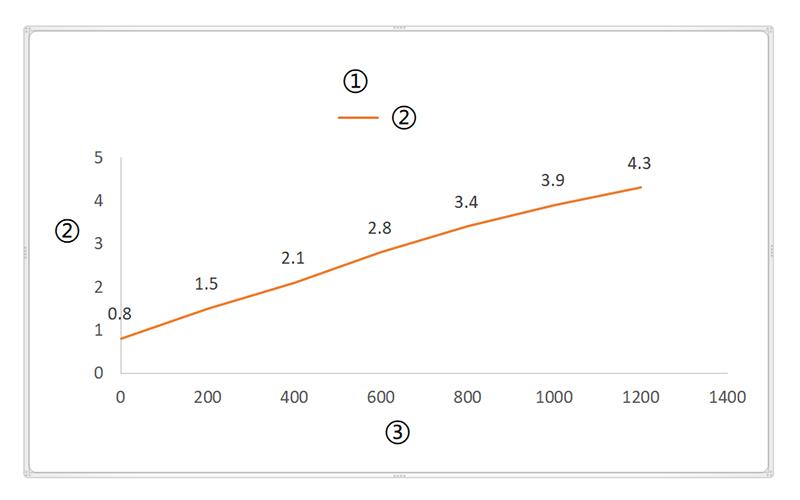

Diagramme de courbe
Apparence et taille Apparence et taille

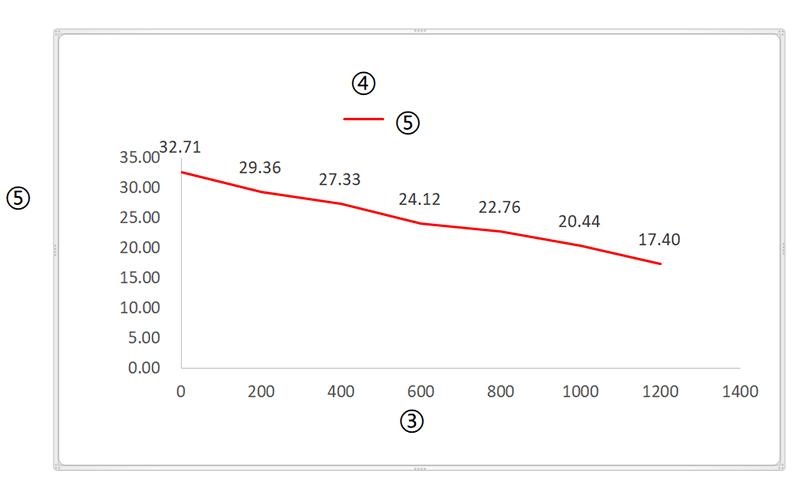

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Code des paramètres
Code Charge nominale (N) Courant nominal (A) Vitesse nominale (mm/s)
Poussée Traction Sans charge (32VDC) Pleine charge (24VDC)
Moteur standard (2600RPM)
A 6000 3000 5 5.4 2.9
B 5000 3000 5 7.1 3.9
C 3000 3000 4.5 11 6.2
D 2500 2500 4 15.8 7.8
E 2000 2000 5 22.5 13
F 1200 1200 4 33 19
G 700 700 4.5 44.5 23.6
Moteur grande vitesse (3400RPM)
H 6000 3000 5 6.7 3.9
I 5000 3000 5 7.6 4.6
J 3000 3000 4.8 10.1 8.2
K 2500 2500 4.5 15.1 11
L 2000 2000 4.5 20.2 16
M 1200 1200 5 27.1 23
N 700 700 4.5 39.5 30

Remarque: Le courant double lorsque la tension change de 24V à 12V.

Paramètres de personnalisation

  • Tension

    1=12V
    2=24V(standard)

  • Type de câble

    1=Droit
    2=Enroulé

  • Avant

    1=Non
    2=Plaque morte type L
    C=Personnalisation

  • Arrière

    1=Chape en plastique, fente 6.2mm, trou Φ10.2mmm
    C=Personnalisation

  • Connecteur

    1=Plombs étamés
    2= 01 Pin
    3=Din 4 pin, 90°
    4=Din 5 pin, 90°
    5=Din 6 pin, 90°
    C=Personnalisation

  • Interrupteur de fin de course

    1=Commutateurs aux deux extrémités pour l'arrêt
    2=Commutateurs aux deux extrémités pour le signal de sortie
    3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
    4=Commutateurs aux deux extrémités et un troisième pour le signal de sortie
    C=Personnalisation

  • Signal de contre-réaction

    1=Non
    2=Capteur à effet Hall simple
    3=Capteur à effet Hall double
    4=Capteur Reed

  • Frein

    1=Non
    3=Ressort de torsion de bobine 4.5
    2=Ressort de torsion de bobine 3
    4=Frein moteur

  • Longueur du câble

    1=0.5m
    2=1m
    3=1m
    4=2m
    5=3m
    C=Personnalisation
