Actionneur linéaire U4

Actionneurs linéaires pour systèmes solaires
L'actionneur linéaire U4 est un système polyvalent et économique destiné à une utilisation intérieure tout comme en extérieur. Développé spécialement pour les systèmes de suivi solaire, notre produit offre une performance remarquable. Il assure une excellente protection contre l'eau et la poussière et résiste aux environnements extérieurs difficiles. Il est également résistant à la corrosion. L'actionneur linéaire intègre une bague d'étanchéité garantissant une excellente étanchéité à l'eau. Son engrenage hélicoïdal a été fabriqué par procédé d'élaboration par métallurgie des poudres pour une grande capacité de charge. Notre actionneur linéaire à courant continu U4 peut supporter jusqu'à 25 panneaux solaires et suiveurs solaires. Le signal de contre-réaction est réalisé à l'aide de capteurs Reed.

• Tension: 12/24V DC
• Charge dynamique maximale：8000N
• Charge statique que maximale：20000N
• Vitesse sans charge: 2.7mm/s
• Vitesse pleine charge: 1~1.5mm/s
• Rapport de travail：10%
• Indice de protection：IP65
• Température ambiante：-25℃ ~ +65℃
• Signal de contre-réaction: Capteur à boucle magnétique
• Option: Capteur à effet Hall

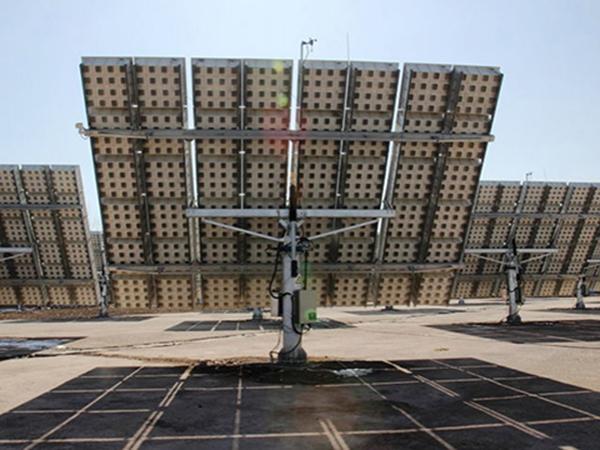

• Cet actionneur linéaire est approprié pour les systèmes photovoltaïques solaires de petite et moyenne échelle.
• La carcasse a une résistance exceptionnelle à la corrosion.
• Ce produit est résistant à l'eau, à la poussière et à la pulvérisation de sel, le rendant idéale pour les utilisations dans les environnements rigoureux.
• Il utilise une boîte de vitesses en métal et a une longue durée de vie.
• Cet actionneur linéaire a une structure stable et durable.
• Il ne demande qu'un niveau de maintenance minimum et a une faible consommation d'énergie.
• L'actionneur linéaire a une fonction autobloquante et est facile à installer.

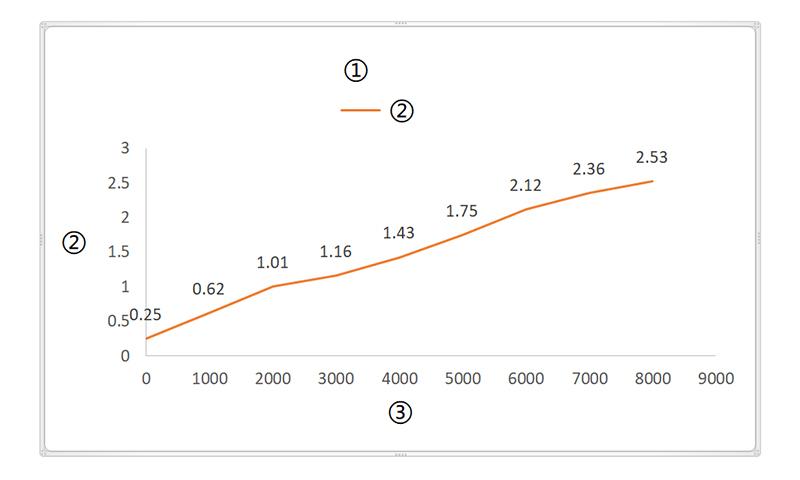

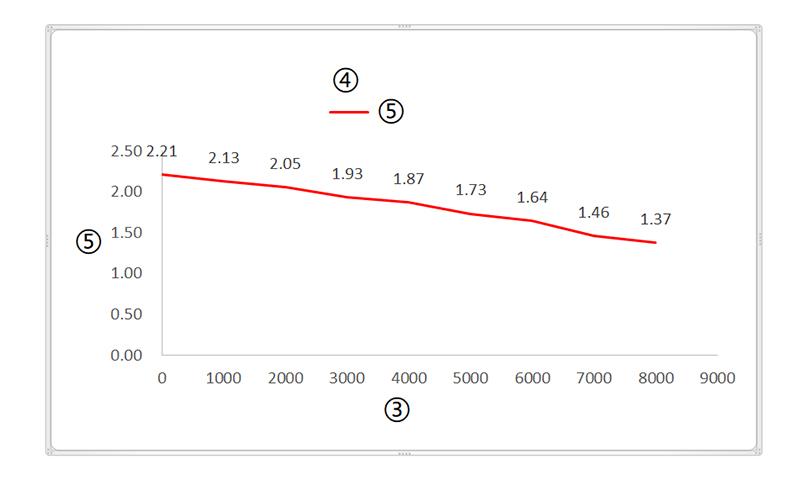

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V.

• Tension

  1=12V
  2=24V
  3=36V
  4=48V

• Avant

  1= Type tige, Φ13mm
  2 =Type tige, Φ16mm
  3= Type tige, Φ20mm
  C=Customization

• Installation

  1=Poignée sur tube, Φ12.7mm
  2=Tourillon sur tube
  3=Arrière
  C=Personnalisation

• Signal de contre-réaction

  1=Non
  2=Capteur à effet Hall
  3=Capteur Reed
  C=Customization

• Connecteur

  1=Plombs étamés
  2=Din 5 pin
  3=Fiche d'aviation
  C=Customization

• Longueur du câble

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=Customization
