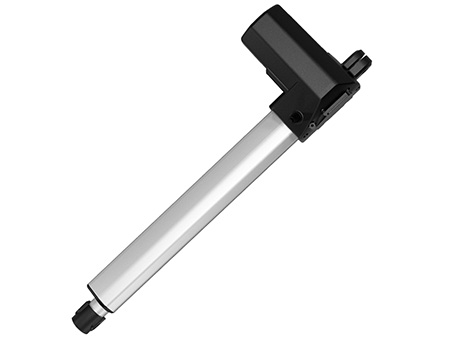

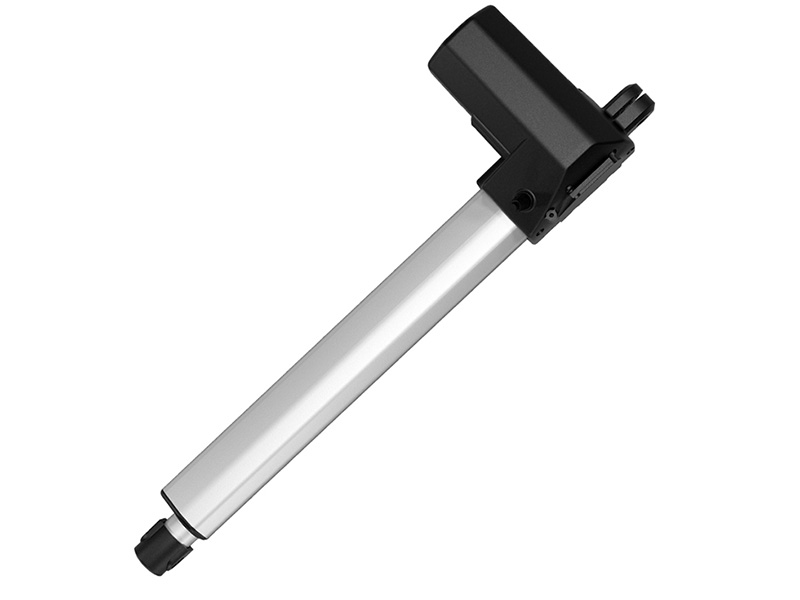

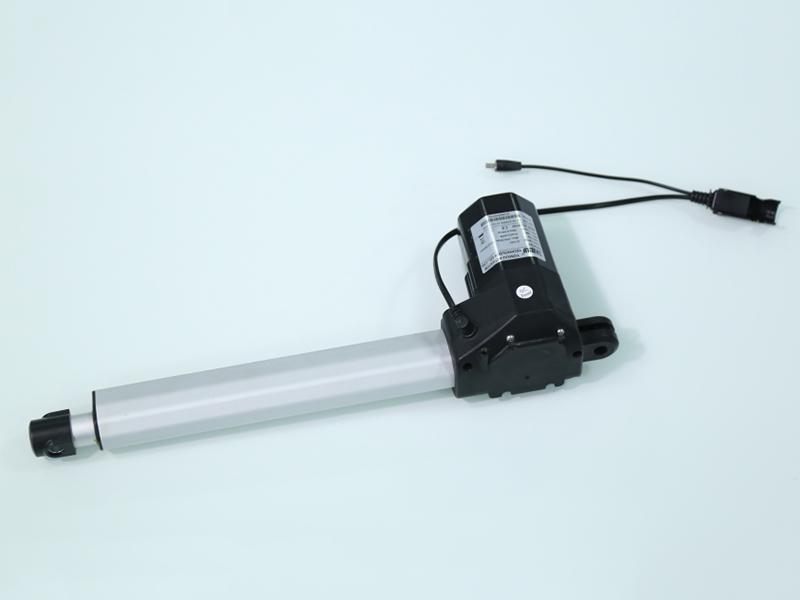

Actionneurs linéaire U1

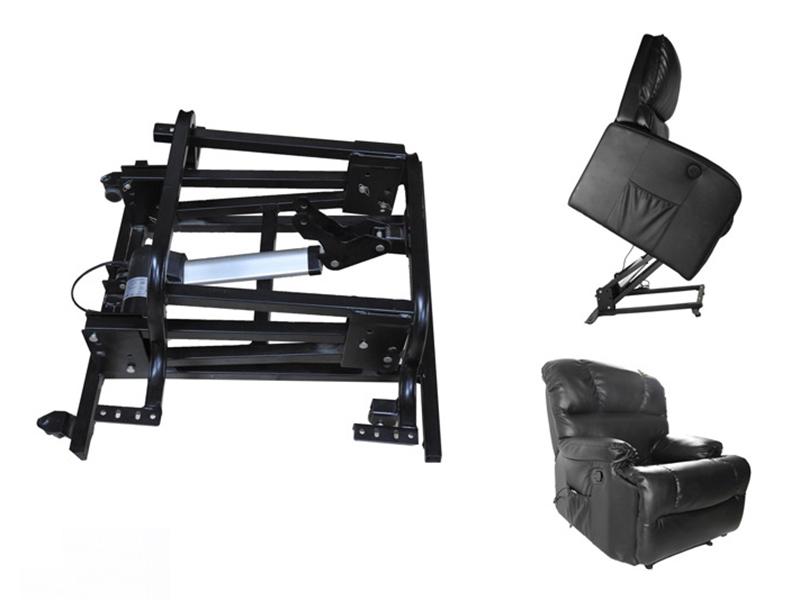

L'actionneur linéaire à usage électrique U1 offre une installation simple et un contrôle aisé. Il est facile à maintenir et ne fait pas de bruit. Cet actionneur linéaire électrique est conçu pour être utilisé dans les canapés électriques et les fauteuils inclinables. Il peut intégrer un capteur à effet Hall pour la sortie du signal. Sa force de poussée maximale atteint jusqu'à 6000N.

Notre actionneur linéaire électrique a été fabriqué à l'aide de matériaux de haute qualité soigneusement sélectionnés. Il intègre un moteur à courant continu certifié CE garantissant une fiabilité exceptionnelle. Cet actionneur linéaire a été soumis à différents tests afin de garantir sa conformité aux normes des clients. Son niveau de bruit est inférieur à 52dB.

L'actionneur linéaire U1 se compose d'un adaptateur électrique, d'un contrôleur manuel et d'une boite de contrôle. La personnalisation est possible afin de répondre aux besoins spécifiques des clients.

• Tension: 12/24V DC
• Capacité de charge maximale: 6000N (poussée), 4000N (traction)
• Vitesse sans charge: 6~39.5mm/s
• Vitesse pleine charge: 3.1~23.4mm/s

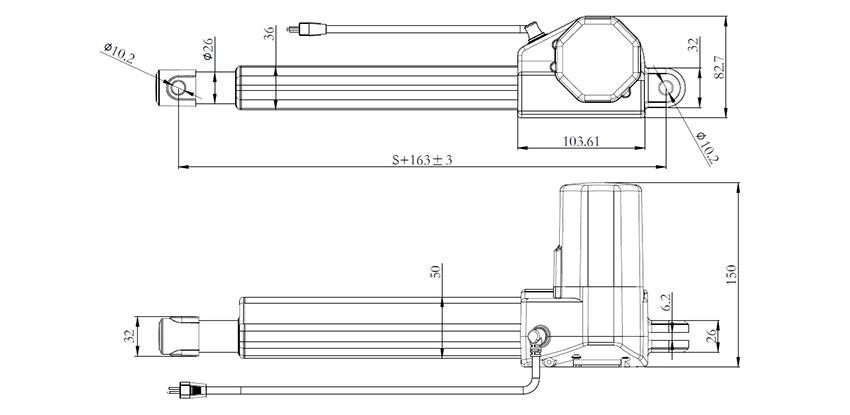

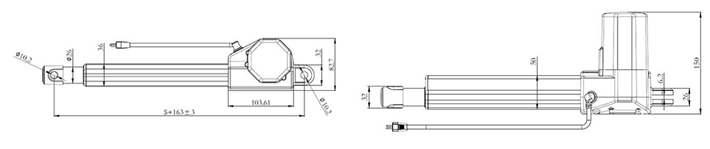

• Distance d'installation minimale: s + 163mm
• Niveau de bruit: Inférieur à 52dB
• Option: Capteur à effet Hall

• L'actionneur linéaire est de petite taille, d'une grande capacité de charge maximale, léger, a un faible niveau de bruit et avec une excellente performance autobloquante
• Il est équipé d'intérrupteur limite intégré. Le moteur s'arrête automatiquement à la fin de chaque course.
• L'actionneur linéaire utilise une boîte de vitesses en métau et a une longue durée de vie.
• Ce produit est conçu avec une structure extrêmement durable.
• Il peut opérer des fonctions diverses incluant la montée, la descente, l'inclinaison et la rotation.
• En option, un contrôleur manuel et une source d'énergie.
• Cet actionneur linéaire est plus approprié pour les lits d'hôpital, les lits électriques, les chaisses de massage et les autres mobiliers motorisés.

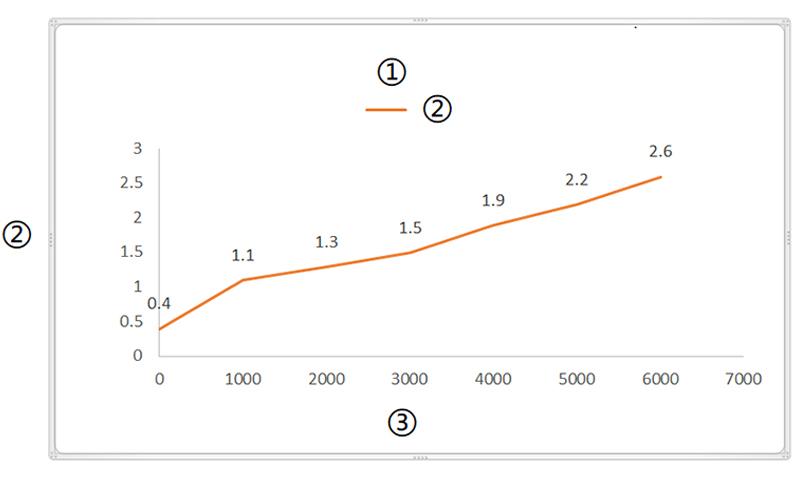

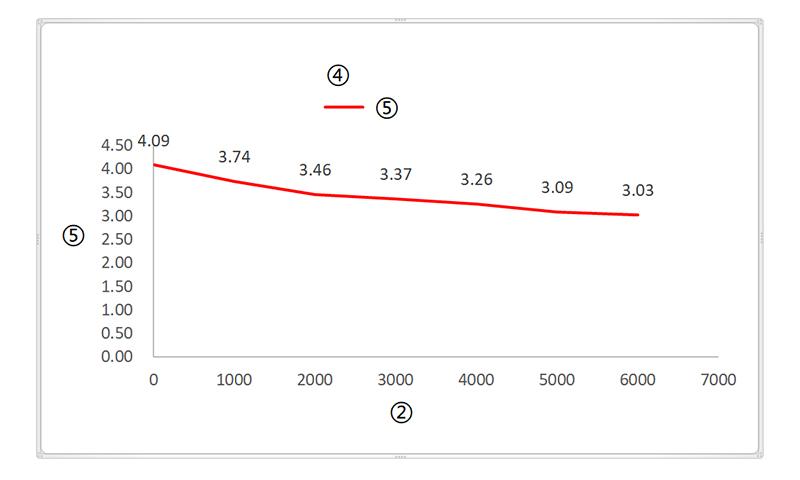

Diagramme de courbe

① Load VS Curent; ② current (A); ③ load(N); ④ Load VS Speed; ⑤ speed (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V.

• Tension

  1=12V
  2=24V(standard)

• Arrière

  1= Chape en plastique, fente 6.2mm, trou Φ10.2mm
  C= Personnalisation

• Couleur

  1=Noir
  2=Blanc ivoire
  C=Personnalisation

• Signal de contre-réaction

  1=Non
  2=Capteur à effet Hall simple
  3=Capteur à effet Hall double
  4=Capteur Reed

• Fonction vissage

  1=Non (standard)
  2=Vis de sécurité
  3=Poussée uniquement
  4=Vis de sécurité, poussée uniquement

• Frein

  1=Non
  3=Un ressort de torsion à quatre cycles et demi
  2=Un ressort de torsion à trois cycles
  4=Frein moteur

• Interrupteur de fin de course

  1=Commutateurs aux deux extrémités pour l'arrêt
  2=Commutateurs aux deux extrémités pour le signal de sortie
  3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
  4=Commutateurs aux deux extrémités et un troisième pour le signal de sortie
  C=Personnalisation

• Avant

  1=Largeur 26mm, trou Φ10.2mm
  2=Largeur 26mm, trou Φ12.2mm
  3=Largeur 32mm, trou Φ10.2mm avec un capuchon en plastique
  4=Largeur 32mm, trou Φ12.2mm avec un capuchon en plastique
  5 =Chape en plastique, largeur 32mm, fente 8.2mm, trou Φ10.2mm
  6 =Chape en plastique, largeur 32mm, fente 8.2mm, trou Φ12.2mm
  7=Chape en alliage d'aluminium, largeur 26mm, fente 6.2mm, trou Φ10.2mm
  8= Chape en alliage d'aluminium, largeur 26mm, fente 6.2mm, trou Φ12.2mm
  9= Chape en alliage d'aluminium + gaine en vinyle, largeur 26mm, fente 6.2mm, trou Φ10.2mm
  C= Personnalisation

• Connecteur

  1=Plombs étamés
  2= 01 Pin
  3=Din 4 pin, 90°
  4=Din 5 pin, 90°
  5=Din 6 pin, 90°
  C=Personnalisation

• Longueur du câble

  1=0.5m
  2=1m
  3=1m
  4=2m
  5=3m
  C=Personnalisation

• Type de câble

  1=Droit
  2=Enroulé
