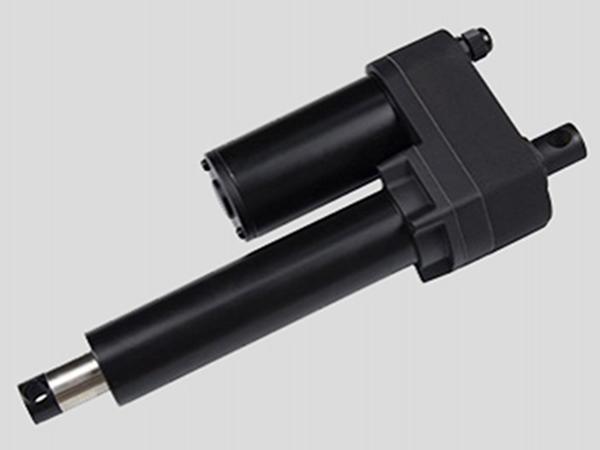

Actionneurs linéaires U8

L'actionneur linéaire U8 répond à la majeure partie des applications dans le domaine industriel. Notre produit offre une vitesse supérieure et peut supporter des charges lourdes pour un champ d'application beaucoup plus vaste. Cet actionneur linéaire peut fonctionner de façon fiable dans un environnement difficile. Il offre une capacité de charge maximale de 1 tonne et un indice de protection IP65.

L'actionneur linéaire industriel a été fabriqué à l'aide de matériaux de haute qualité et une technologie innovante afin d'assurer ses performances supérieures. Les bagues d'étanchéités sont en caoutchouc soigneusement sélectionné pour une excellente étanchéité à l'eau.

L'actionneur linéaire pour application industrielle présente une rapidité de mouvements et une efficacité d'installation. Il est équipé d'adaptateur de taille compacte et de fiches pour une connexion pratique avec le câble. Ce produit est personnalisable selon les exigences spécifiques du client.

• Tension: 12/24/36/48V DC
• Capacité de charge maximale: 12000N (poussée), 8000N (traction)
• Vitesse sans charge: 2.5~50mm/s
• Vitesse pleine charge: 3.5~70mm/s
• Cycle de travail: 25%
• Indice de protection: IP65
• Température: -40℃ ~ +70℃
• Option: Potentiomètre ou capteur à effet Hall

• L'actionneur linéaire présente une large capacité de charge maximale, une vitesse supérieure et un positionnement avec une grande précision.
• Sa carcasse présente une excellente résistance à la corrosion.
• Cet actionneur linéaire est adapté aux environnements sévères puisqu'il est resistant à l'eau, à la poussière et a une excellente résistance à la pulvérisation saline.
• Il est équipé de boîte de vitesses en métal et a une longue durée de vie.
• La conception est faite de manière qu'il a une structure robuste et durable.
• Il supporte diverses méthodes d'installation incluant l'installation avant-arrière, cela dépend du client.
• Un capteur à effet hall et un potentiomètre sont présents en option.

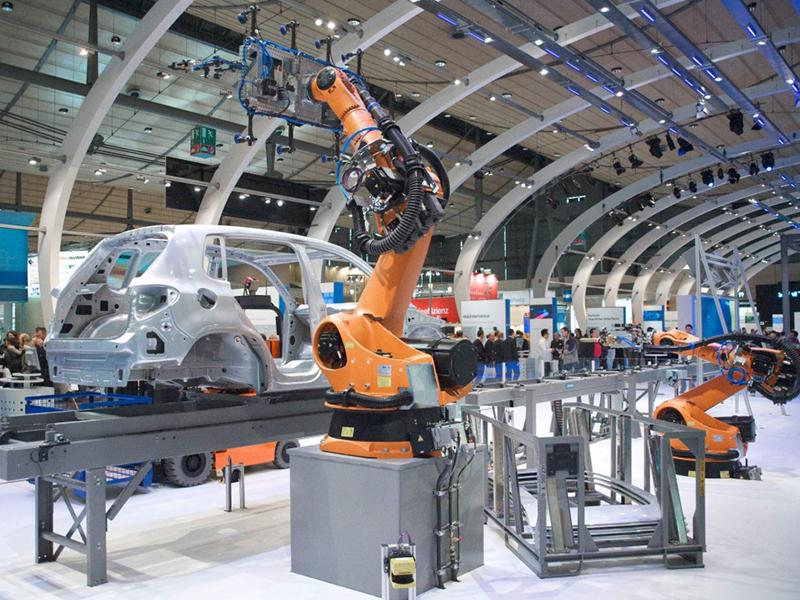

• Cet actionneur linéaire est fait pour les machines et équipements industriels.

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V.

• Tension

  1=12V
  2=24V(standard)
  3=36V
  4=48V

• Orientation de l'arrière

  1=90°
  2=0°/180°
  3=30°
  4=60°

• Arrière

  1=Trou Φ13.2mm
  2=Trou Φ15.2mm
  3=Trou Φ16.2mm
  4=Chape, slot 8.2mm, trou Φ13.2mm
  5=Trou Φ14mm, largeur 20mm
  6=Vis M16*1.5-20L
  C=Personnalisation

• Avant

  1=Trou Φ13.2mm
  2=Trou 15.2mm
  3=Trou Φ16.2mm
  4=Chape, slot 8.2mm, trou Φ13.2mm
  5=Vis M16*1.5-20L
  6=Type tige, Φ16mm
  7=Type tige, Φ20mm
  C=Personnalisation

• Longueur du câble

  1=0.5M 2=1M
  3=1.5M
  4=2M
  5=3M
  C=Personnalisation

• Interrupteur de fin de course

  1=Commutateurs aux deux extrémités pour l'arrêt
  3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
  4=Commutateurs aux deux extrémités et un troisième pour le signal de sortie C=Personnalisation

• Connecteur

  1=Plombs étamés
  2= 01 Pin
  3=Din 6pin
  C=Personnalisation

• Signal de contre-réaction

  1=Non
  2=Capteur à effet Hall simple
  3=Capteur à effet Hall double
  4=Capteur Reed

• Type de câble

  1=Droit
  2=Enroulé
