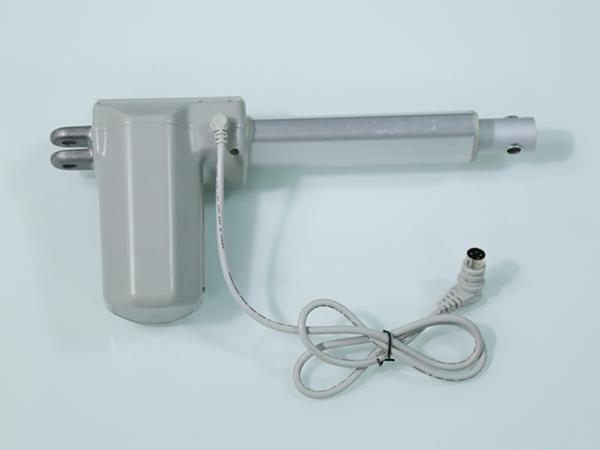

Actionneurs linéaire U2

Pour une application médicale grandement sécuritaire, Tomuu vous propose son actionneur linéaire U2 intégrant un système simple et fiable. Ce vérin électrique linéaire est idéal pour les lits d'hôpitaux, lits de maintien à domicile, fauteuils dentaire, la verticalisation des lits d'hôpitaux, etc. Répondant à plusieurs normes de l'industrie des équipements médicaux, ce produit se caractérise par un bruit minime et une excellente résistance aux lourdes charges. Sa force de poussée maximale atteint jusqu'à 8000N.

Comparé à l'actionneur linéaire U1, l'actionneur linéaire U2 présente un bâti avant et arrière en aluminium ADC12 pour une grande légèreté et une excellente durabilité. Les éléments d'étanchéité sont recouverts de matériau en caoutchouc pour une excellente étanchéité à l'eau. La fabrication sur mesure est possible dans notre société, notamment pour les freins et le système de protection contre la surcharge. Notre société est flexible envers le client afin de lui laisser une liberté complète en matière d'esthétique et de conception.

L'actionneur linéaire U2 se compose d'un adaptateur électrique, d'un contrôleur manuel et d'une boite de contrôle de haute performance. Cette boîte peut effectuer le contrôle simultané de deux ou trois actionnaires. Nous pouvons aussi fournir en option une boîte électrique pratique en cas de panne de courant.

• Tension: 12/24V DC
• Capacité de charge maximale: 8000N (poussée), 4000N (traction)
• Vitesse sans charge: 5~39.5mm/s
• Vitesse pleine charge: 2.5~23.4mm/s

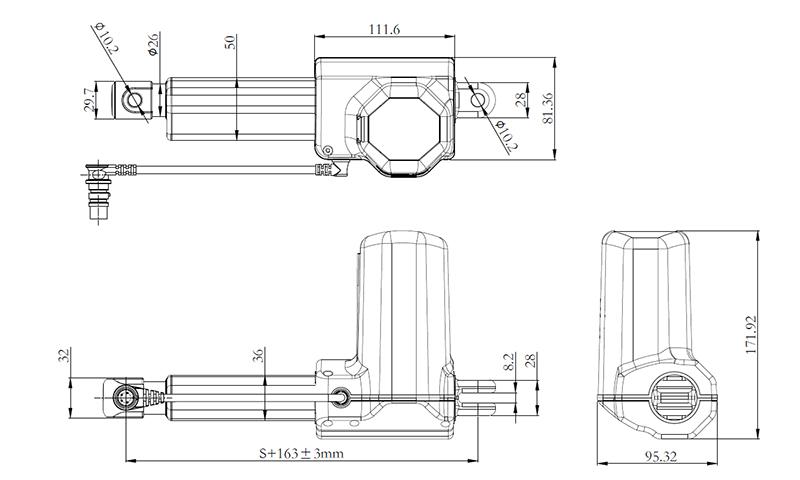

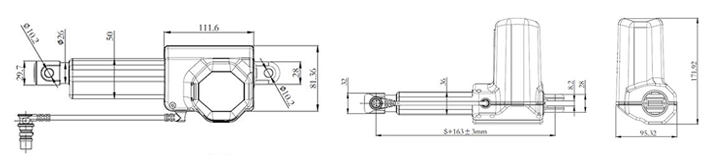

• Distance d'installation minimale: s + 163mm
• Niveau de bruit: Inférieur à 52dB
• Option: Capteur à effet Hall

• L'actionneur linéaire est de petite taille, d'une grande capacité de charge maximale, léger, a un faible niveau de bruit et avec une excellente performance autobloquante
• Il est équipé d'intérrupteur limite intégré. Le moteur s'arrête automatiquement à la fin de chaque course.
• L'actionneur linéaire utilise une boîte de vitesses en métau et a une longue durée de vie.
• Ce produit est conçu avec une structure extrêmement durable.
• Il peut opérer des fonctions diverses incluant la montée, la descente, l'inclinaison et la rotation.
• En option, un contrôleur manuel et une source d'énergie.

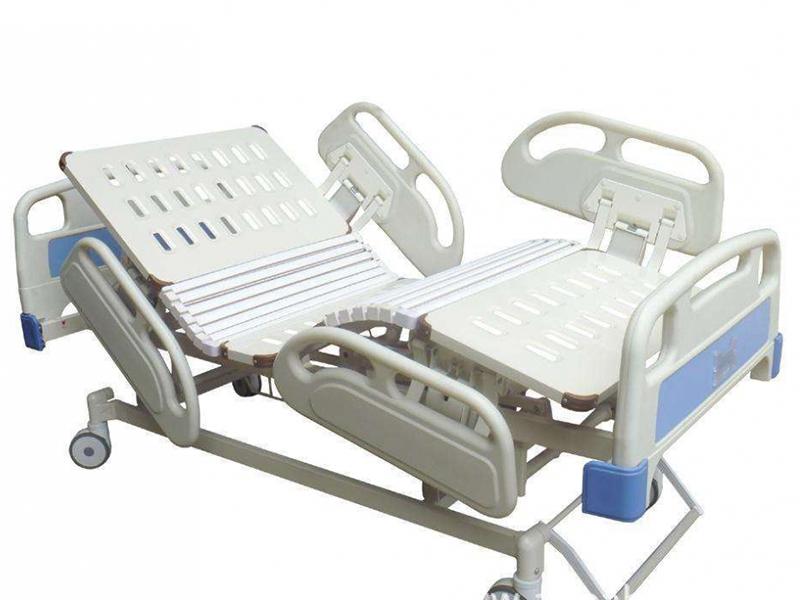

• Cet actionneur linéaire est plus approprié pour les lits d'hôpital, les lits électriques, les chaisses de massage et les autres mobiliers motorisés.

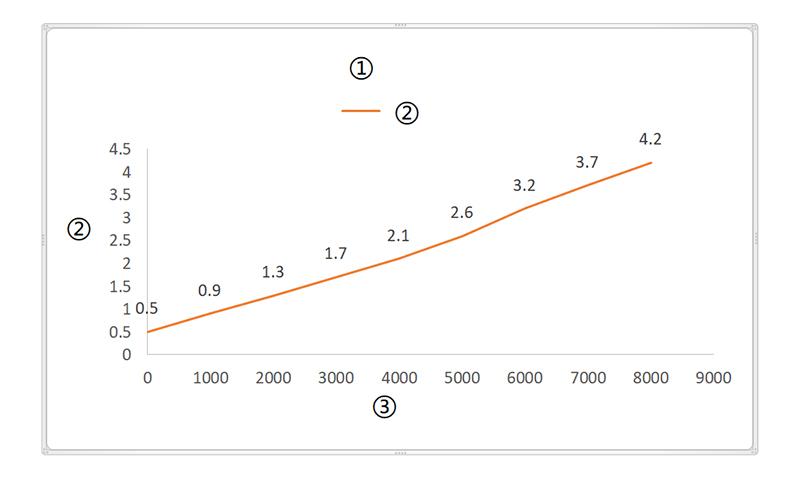

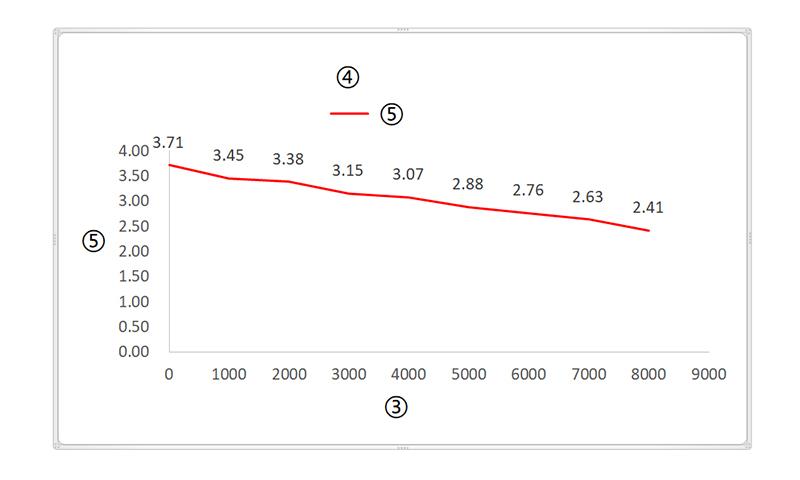

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V.

• Tension

  1=12V
  2=24V(standard)

• Orientation de l'arrière

  1=0°／180°
  2 = 90°
  3=30°
  4=60°

• Arrière

  1=Chape en plastique, fente 6.2mm, trou Φ10.2mm
  2=Chape en alliage d'aluminium, fente 8.2mm, trou Φ12.2mm
  3=Chape en alliage d'aluminium, fente 10.2mm, trou Φ10.2mm
  4=Chape en alliage d'aluminium, fente 10.2mm, trou Φ12.2mm
  C=Personnalisation

• Avant

  1=Largeur 26mm, trou Φ10.2mm
  2=Largeur 26mm, trou Φ12.2mm
  3=Largeur 32mm, trou Φ10.2mm avec un capuchon en plastique
  4=Largeur 32mm, trou Φ12.2mm avec un capuchon en plastique
  5=Chape en plastique, largeur 32mm, fente 8.2mm, trou Φ10.2mm
  6=Chape en plastique, largeur 32mm, fente 8.2mm, trou Φ12.2mm
  7=Chape en alliage d'aluminium, largeur 26mm, fente 6.2mm, trou Φ10.2mm
  8=Chape en alliage d'aluminium, largeur 26mm, fente 6.2mm, trou Φ12.2mm
  9=Chape en alliage d'aluminium + gaine en vinyle, largeur 26mm, fente 6.2mm, trou Φ10.2mm
  C=Personnalisation

• Couleur

  1=Noir
  2= Blanc ivoire
  C=Personnalisation

• Indice de protection

  1=IP42
  2=IP54
  3=IP65
  4=IP66
  5=Sans boîtier

• Fonction vissage

  1=Non (standard)
  2=Vis de sécurité
  3=Poussée uniquement
  4=Vis de sécurité, poussée uniquement

• Interrupteur de fin de course

  1=Commutateurs aux deux extrémités pour l'arrêt
  2=Commutateurs aux deux extrémités pour le signal de sortie
  3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
  4=Commutateurs aux deux extrémités et un troisième pour le signal de sortie
  C=Personnalisation

• Signal de contre-réaction

  1=Non
  2=Capteur à effet Hall simple
  3=Capteur à effet Hall double
  4=Capteur Reed

• Frein

  1=Non
  3=Un ressort de torsion à quatre cycles et demi
  2=Un ressort de torsion à trois cycles
  4=Frein moteur

• Connecteur

  1=Plombs étamés
  2= 01 Pin
  3=Din 4 pin, 90°
  4=Din 5 pin, 90°
  5=Din 6 pin, 90°
  C=Personnalisation

• Longueur du câble

  1=0.5m
  2=1m
  3=1m
  4=2m
  5=3m
  C=Personnalisation

• Type de câble

  1=Droit
  2=Enroulé
