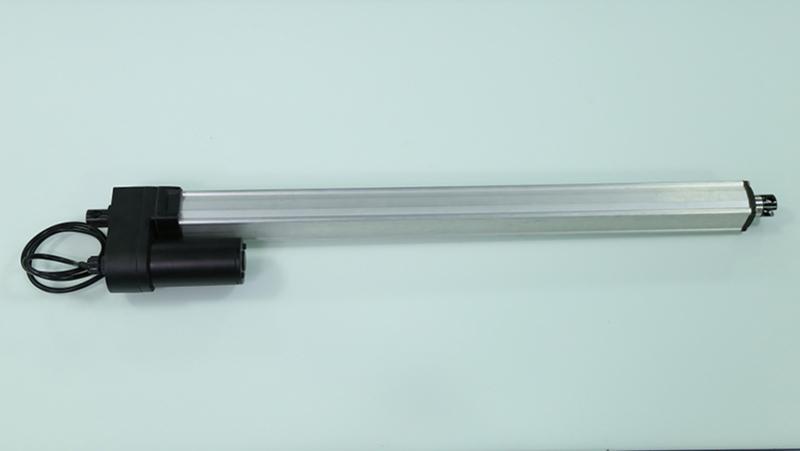

Actionneurs linéaires U10

Actionneurs linéaires pour systèmes de capteurs solaires
L'actionneur linéaire U10 est spécialement adapté à l'orientation du système de capteurs solaires vers le soleil. Robuste, durable et efficace, cet actionneur linéaire est capable de travailler dans des conditions environnementales difficiles. Il améliore de 20% la production des centrales solaires en permettant une absorption optimisée de la lumière solaire. Ce produit est facile à installer sur les panneaux solaires ou les héliostats. Il a été fabriqué à partir d'écrous à visser en alliage de cuivre (bronze-étain et aluminium-bronze) pour une excellente durabilité. L'actionneur linéaire pour systèmes de capteurs solaires assure une excellente protection contre l'eau et la poussière et offre une protection remarquable dans les environnements difficiles. Notre société offre aux clients des solutions d'actionneurs linéaires intelligents et personnalisées.

Matériaux: certifiés aux normes UL et CE, réussis au test de brouillard salin, test de force latérale et à l'essai de résistance.

Authentification tierce partie: Certification UL, CE et IP66

• Tension: 12/24/36/48V DC
• Charge dynamique maximale: 20000N
• Charge statique maximale: 40000N
• Vitesse sans charge: 1.7~2.0mm/s
• Vitesse pleine charge: 1.3~1.5mm/s
• Cycle de travail: 10%
• Indice de protection: IP65
• Température: -25℃ ~ +65℃
• Option: Capteur à effet Hall

• L'actionneur linéaire U10 est d'une grande fiabilité et a une large capacité de charge maximale.
• Il a une résistance à la corrosion remarquable.
• Cet actionneur linéaire peut-être utilisé dans tout type d'environnement incluant ceux difficiles puisqu'il a été conçu pour être résistant à l'eau, à la poussière et est antisalissure.
• Il a été conçu avec une boîte de vitesses métalliques et a une longue durée de vie.
• Cet actionneur linéaire présente une structure durable, stable et très résistante.
• Il a une faible consommation d'énergie et ne demande que les maintenances minimales.
• Une fonction autobloquante a été intégrée à cet actionneur linéaire et il est facile à installer.
• Il peut-être installé de trois manières différentes, l'installation avant-arrière, la tube de tourbillon et la tube de poignée.

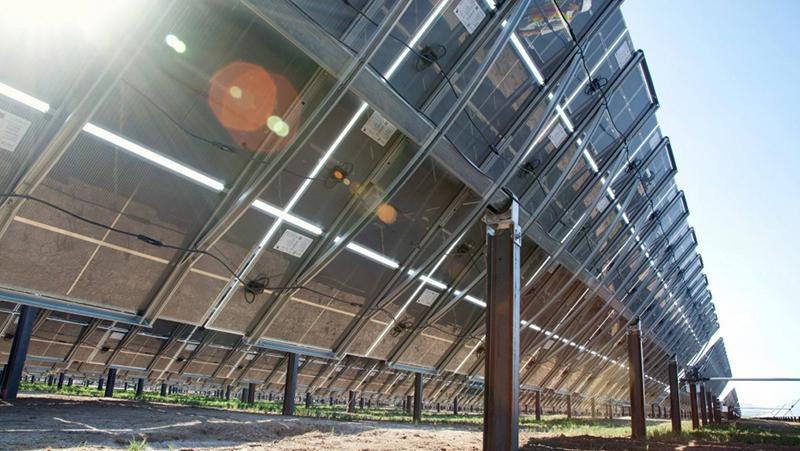

• L'actionneur linéaire robuste est utilisé dans l'industrie du photovoltaïque pour le montage de pisteur solaire.

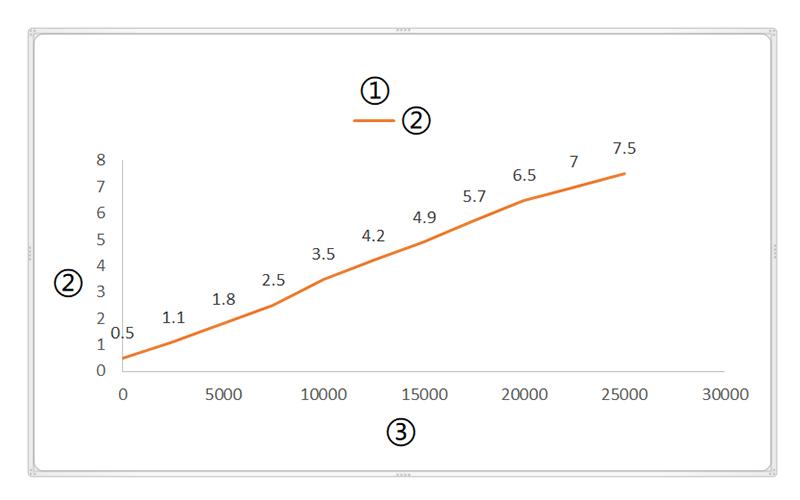

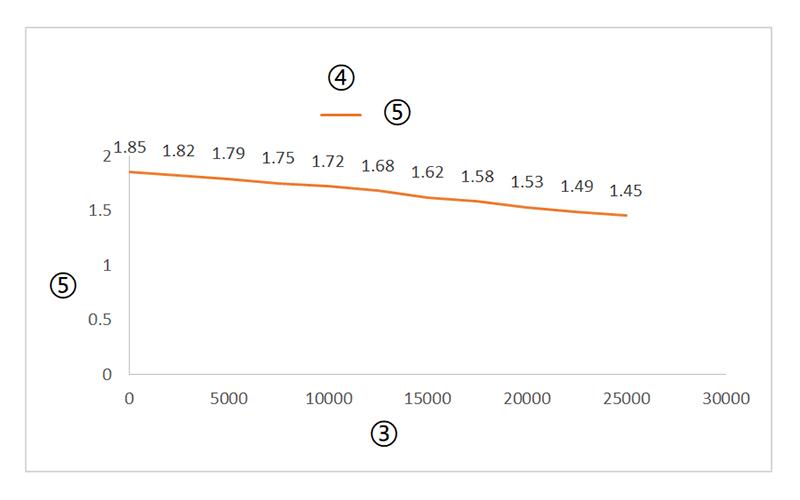

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V.

• Tension

  1=12V
  2=24V
  3=36V
  4=48V

• Installation

  1=Front-Rear
  2=Tourillon sur le tube
  C=Personnalisation

• Arrière

  1=Type tige,Φ16mm
  2=Trou Φ13.2mm
  3=Trou Φ15.2mm
  4=Trou Φ16.2mm
  5=Chape, trou 8.2mm, trou Φ13.2mm
  6=Type tige,Φ13mm
  7=Type tige,Φ20mm
  8=Type tige,Φ30mm
  9=Vis M16×1.5-20L
  C=Personnalisation

• Avant

  1=Trou Φ13.2mm
  2 =Trou Φ15.2mm
  3=Trou Φ16.2mm
  4=Chape, slot 8.2mm, trou Φ13.2mm
  5=Type tige,Φ13mm
  6=Type tige,Φ16mm
  7=Type tige,Φ20mm
  8=Type tige,Φ30mm
  9=Vis M16×1.5-20L
  C=Personnalisation

• Indice de protection

  1=IP54
  2=IP65
  3=IP66
  C=Personnalisation

• Signal de contre-réaction

  1=Non
  2=Capteur à effet Hall
  C=Personnalisation

• Connecteur

  1=Plombs étamés
  2=Din 5 pin
  3=Fiche d'aviation
  C=Personnalisation

• Longueur du câble

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=Personnalisation
