Actionneurs linéaires U7

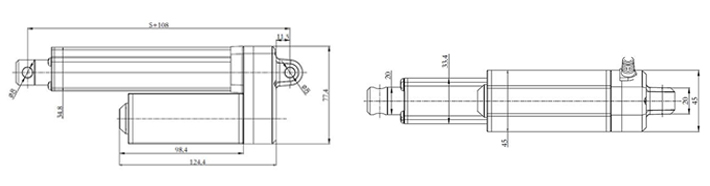

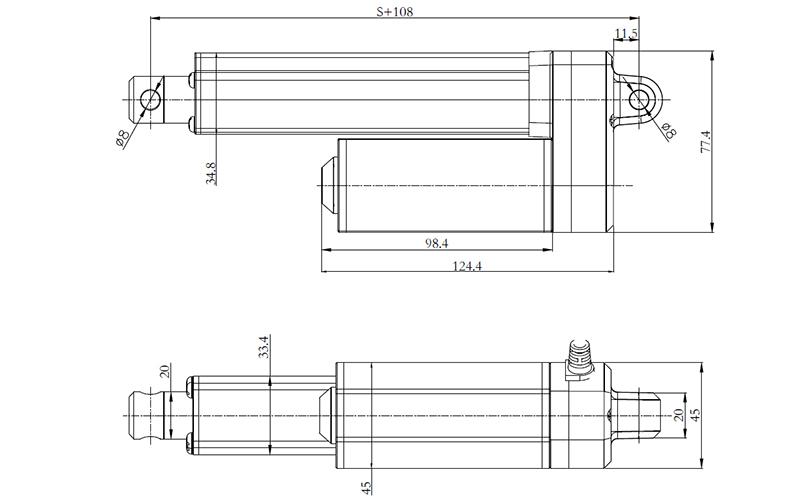

L'actionneur linéaire U7 de petite taille est facile à intégrer dans un système de mouvement linéaire. Il se caractérise par une performance dynamique élevée et une exploitation facile sans maintenance. Sa course maximale est supérieure à 1 mètre et la distance minimale d'installation est de 108mm + course. L'actionneur linéaire compact est principalement utilisé dans les sapins de Noël motorisés, les capots de véhicules et les appareils industriels.

Scellé à l'épreuve de l'eau et de la poussière, notre produit offre une performance remarquable et une longue durée de vie. Nous adoptons l'alliage d'aluminium pour la fabrication du tube interne, du tube externe et de l'engrenage. La métallurgie des poudres est également adoptée pour la fabrication des engrenages, assurant une excellente résistance à la corrosion.

• Tension: 12/24V DC
• Capacité de charge maximale: 2000N (poussée)
• Vitesse sans charge: 5~60mm/s
• Vitesse pleine charge: 4~45mm/s
• Cycle de travail：25%
• Indice de protection：IP65
• Niveau de bruit: inférieur à 65dB
• Température ambiante：-40℃ ~ +70℃

• La structure compacte de cet actionneur linéaire assure son petit espace et son econome en espace.
• La carcasse présente une grande résistance à la corrosion.
• Cet actionneur linéaire possède une haute résistance à l'eau, à la poussière et est antisalissure. Ainsi, il est vraiment façonné pour les environnements sévères.
• Une boîte de vitesses en métal est installé sur cet actionneur, de plus, il a une longue durée de vie.
• Il conçu avec une structure stable et durable.
• Cet actionneur linéaire est caractérisé par une grande précision de positionnement et un temps de réponse court.
• Il ne demande qu'une maintenance minimale et a une très faible consommation d'énergie
• Cet actionneur linéaire est approprié pour les équipements automatiques industriels, les dispositifs d'ouverture de fenêtre électrique, les balayeuses, les tables élévatrices et d'autres équipements motorisés.

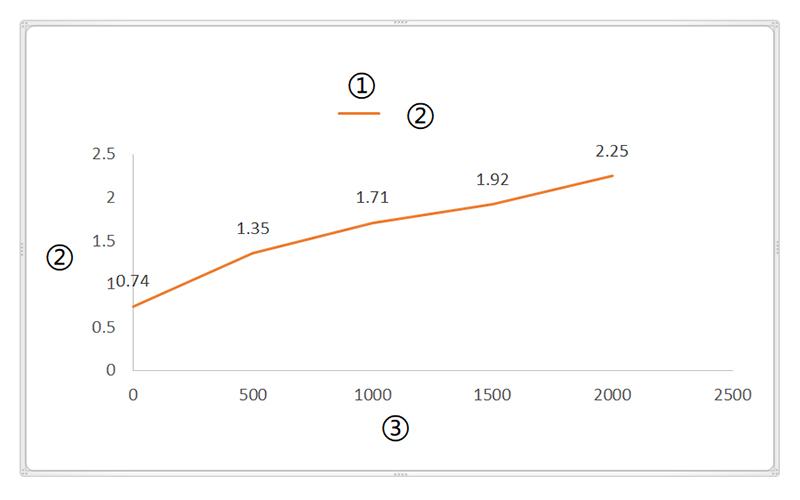

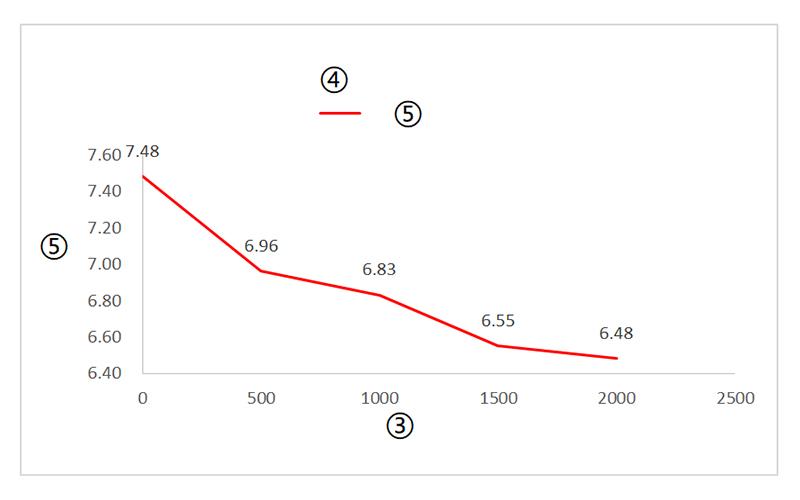

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V..

• Tension

  1=12V
  2=24V(standard)
  3=36V
  4=48V

• Connecteur

  1=Plombs étamés
  2= 01 Pin
  3=Din 6pin
  C=Personnalisation

• Arrière

  1=Φ6.4mm
  2=Φ8mm
  3=Φ10mm
  4=Φ6.4mm，slot 6mm
  5= Φ8mm，slot 6mm
  6=Φ10mm，slot6mm
  C=Personnalisation

• Avant

  1=Trou Φ6.4mm
  2=Trou Φ8mm
  3=Chape, trou 5.2mm, trou Φ6.4mm
  4=Chape, trou 4.2mm, trou Φ6.4mm
  5=Chape, trou 4.2mm, trou Φ8mm
  6=Type tige, trou Φ6mm
  7=Type tige, trou Φ8mm
  C=Personnalisation

• Orientation de l'arrière

  1=90°
  2=0°／180°

• Signal de contre-réaction

  1=Pas de signal
  2=Signal analogue du potentiomètre
  3=Signal impulsionnel du capteur à effet Hall simple
  4=Signal impulsionnel du capteur à effet Hall double

• Longueur du câble

  1=Fil droit,0.5m
  2=Fil droit,1m
  3=Fil droit,1.5m
  4=Fil droit,2m
  5=Fil droit,3m
  C=Personnalisation

• Interrupteur de fin de course

  1=Interrupteurs de fin de course intégrés pour l'arrêt
  2=Interrupteurs de fin de course intégrés pour le signal de sortie, interrupteurs extérieurs pour l'arrêt
  3=Interrupteurs de fin de course intégrés pour le signal de sortie, interrupteurs extérieurs pour l'arrêt
  C=Personnalisation
