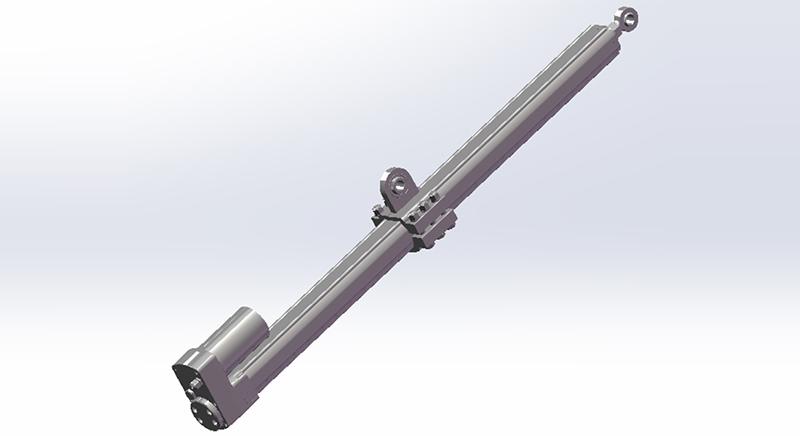

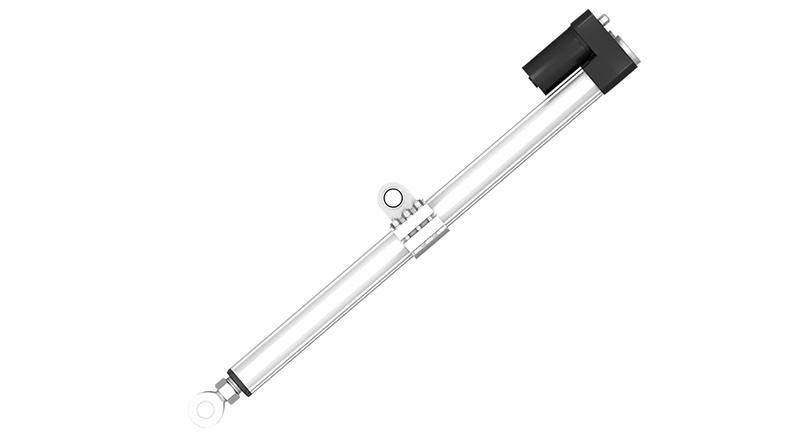

Actionneurs linéaire U10L

Actionneurs linéaires pour traqueur solaire

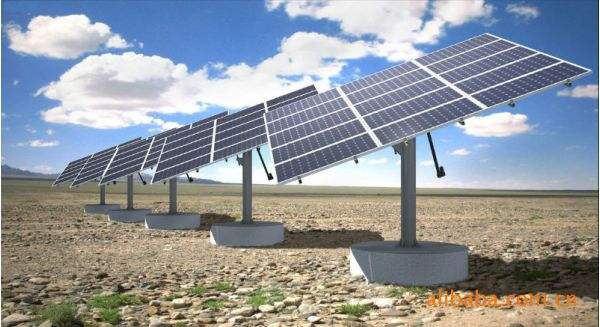

L'actionneur linéaire U10L est un dispositif spécialement adapté à l'orientation d'un traqueur solaire encore dénommé suiveur de soleil. Robuste, durable et efficace, cet actionneur linéaire est capable de travailler dans des conditions environnementales difficiles. Il assure une excellente protection contre l'eau et la poussière et offre une protection exceptionnelle dans les environnements difficiles. Bénéficiant d'une installation pratique et flexible, sa force de poussée maximale atteint jusqu'à 12000N. Sa conception peut être personnalisée en termes de tube à poignée ou tourillon.

• Tension: 12/24/36/48V DC
• Charge dynamique maximale: 12000N
• Charge statique maximale: 25000N
• Vitesse sans charge: 1.5mm/s
• Vitesse pleine charge: 1.2mm/s
• Cycle de travail: 10%
• Indice de protection: IP65
• Température: -25℃ ~ +65℃
• Option: Capteur à effet Hall

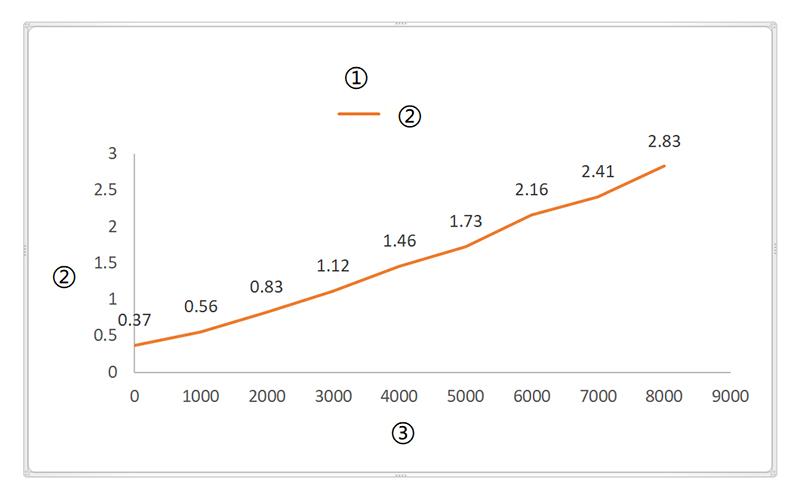

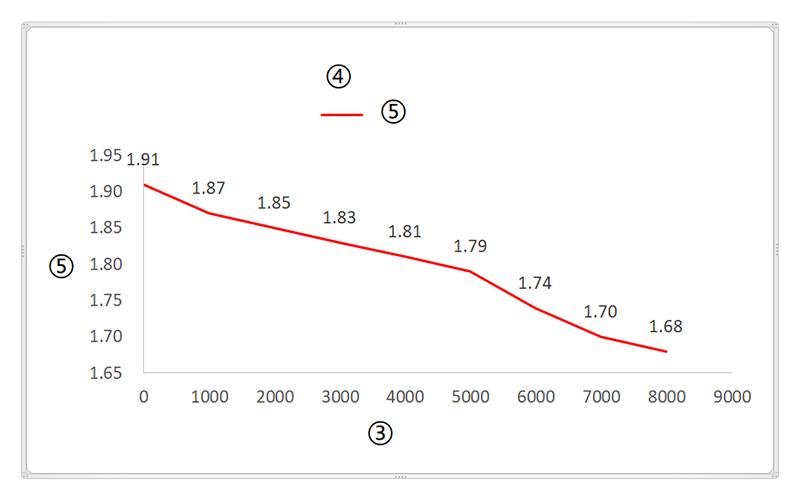

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V.

• Tension

  1=12V
  2=24V(standard)
  3=36V
  4=48V

• Avant

  1=Trou Φ20mm
  2 =Trou Φ30mm
  3=Type tige,Φ20mm
  4=Type tige,Φ30mm
  C=Personnalisation

• Installation

  1=Front-Rear
  2=Tourillon sur le tube
  3=Poignée sur tube
  C=Personnalisation

• Arrière

  1=Non
  2=Trou Φ20mm
  3=Trou Φ30mm
  4=Type tige,Φ20mm
  5=Type tige,Φ30mm
  C=Personnalisation

• Signal de contre-réaction

  1=Non
  2=Capteur à effet Hall
  C=Personnalisation

• Indice de protection

  1=IP54
  2=IP65(standard)
  3=IP66
  C=Personnalisation

• Connecteur

  1=Plombs étamés
  2=Din 5 pin mâle
  3=Pin Delphi
  C=Personnalisation

• Longueur du câble

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=Personnalisation
