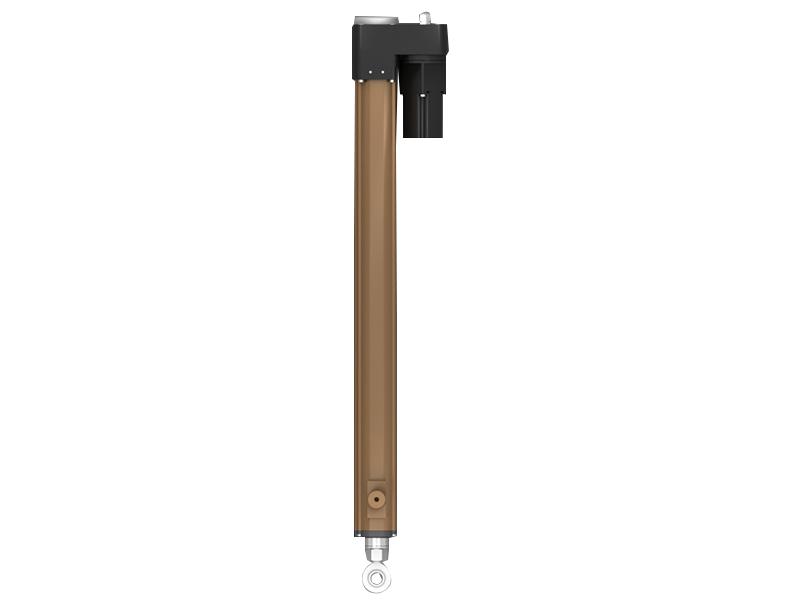

Actionneurs linéaire U10S

L'actionneur linéaire U10S est une unité linéaire prête à l'emploi de grande performance pour votre moteur pas à pas. Il a été conçu pour être utilisé sans aucun problème dans des environnements poussiéreux et humides. Ce vérin linéaire spécial est installé sur des rails et coulisseaux pour assurer des mouvements précis. Il a été soumis à un processus d'oxydation anodique pour une excellente résistance à la corrosion et une durée de vie prolongée.

• Tension: 12/24/36/48V DC
• Charge dynamique maximale: 30000N
• Charge statique maximale: 50000N
• Vitesse sans charge: 1.5mm/s
• Vitesse pleine charge: 1.2mm/s
• Cycle de travail: 10%
• Indice de protection: IP65
• Température: -25℃ ~ +65℃
• Option: Capteur à effet Hall

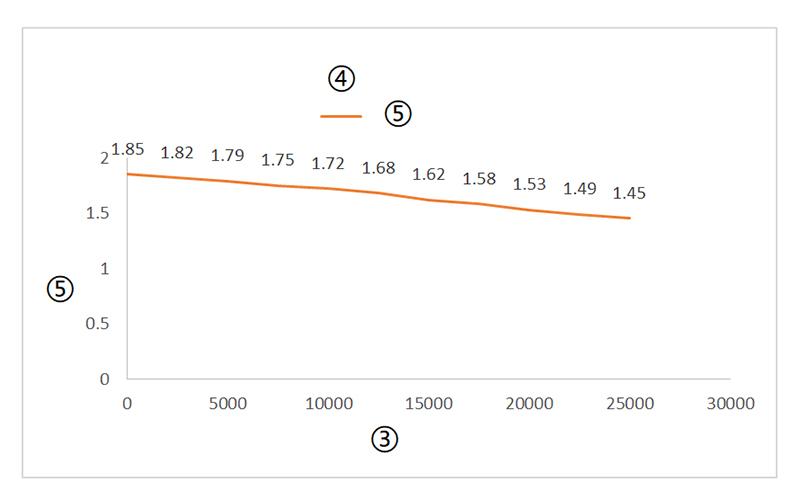

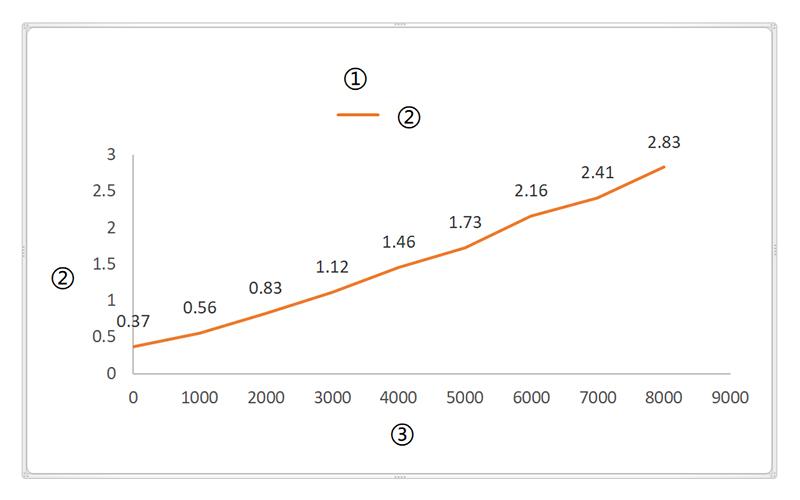

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Remarque: Le courant double lorsque la tension change de 24V à 12V.

• Tension

  1=12V
  2=24V(standard)
  3=36V
  4=48V

• Avant

  1=Trou Φ20mm
  2 =Trou Φ30mm(standard)
  3=Type tige,Φ20mm
  4=Type tige,Φ30mm
  C=Personnalisation

• Installation

  1=Avant-Arrière
  C=Personnalisation

• Arrière

  1=Non
  2=Trou Φ20mm
  3=Trou Φ30mm(standard)
  4=Type tige,Φ20mm
  5=Type tige,Φ30mm
  C=Personnalisation

• Indice de protection

  1=IP54
  2=IP65(standard)
  3=IP66
  C=Personnalisation

• Signal de contre-réaction

  1=Non
  2=Capteur à effet Hall
  C=Personnalisation

• Connecteur

  1=Plombs étamés
  2=Din 5 pin mâle
  3=Pin Delphi
  C=Personnalisation

• Longueur du câble

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=Personnalisation
